Ouroboros

В данном разделе приведены сведения о Ouroboros, плагине для СУБД Picodata.

Picodata Enterprise

Функциональность плагина доступна только в коммерческой версии Picodata.

Общие сведения

Плагин Ouroboros используется для однонаправленной асинхронной логической репликации данных между двумя кластерами Picodata.

Основные задачи Ouroboros:

  • перенос кластера на новую площадку без простоя
  • обеспечение отказоустойчивости путем репликации одного кластера в другой

Принцип работы

Для использования Ouroboros требуются два кластера: кластер источник и кластер-приемник. Далее необходимо развернуть кластер Picodata с включенным плагином Ouroboros. В этом кластере может быть как один инстанс, так и несколько — число инстансов определяет то, сколько исполнителей (процессов копирования) будет выполняться одновременно.

При условии корректной настройки подключения к кластерам Ouroboros будет переносить данные из кластера-источника в кластер-приемник с помощью логической репликации (копирования журналов изменений). Этот способ предоставляет необходимую гибкость (позволяет работать с отдельными таблицами) и учитывает семантику данных.

Схема работы плагина показана ниже:

Ouroboros replication

Плагин учитывает топологию кластеров, с которыми он работает. Каждый исполнитель плагина Ouroboros реплицирует один или более репликасетов из кластера-источника. На исполнителе создается набор файберов, каждый из которых обрабатывает свою связку <репликасет источник + диапазон бакетов>. Таким образом, получается паралелльная отправка в кластер-приемник записей из различных бакетов. При этом сохраняется упорядоченность записей и изменений в рамках каждого бакета (не возникает "состояния гонки").

Состав плагина

Внутри архива с плагином находится структура вложенных директорий, включающая имя и версию плагина, а также его файлы:

└── ouroboros
    └── 1.1.0
        ├── deps.toml                     # файл со списком зависимостей плагина
        ├── libouroboros.so               # основная часть плагина, разделяемая библиотека
        ├── manifest.yaml                 # манифест, задающий исходную конфигурацию плагина
        ├── migrations                    # файлы миграций плагина
        │   ├── 0001_state.db
        │   ├── 0002_ouroboros_state.db
        │   └── 0003_ouroboros_bucket.db
        └── ouroboros-cli                 # сверяет количество записей между кластерами по таблицам и бакетам

Конфигурация плагина

Основные параметры плагина включают в себя:

  • имя отдельного пользователя (должно совпадать на кластере-источнике и кластере-приемнике), под которым Ouroboros будет подключаться
  • группа параметров для подключения к кластеру-источнику (producer) и кластеру-приемнику (consumer)
  • группа параметров по настройке репликации (группы шардирования, исключаемые спейсы (таблицы), настройки параллелизма, переподключения и т.д.)

Исходная конфигурация плагина определяется файлом-манифестом:

manifest.yaml
description: Plugin tnt clusters replication
name: ouroboros
version: 1.1.0
services:
  - name: ouroboros
    description: ouroboros descr
    default_configuration:
      password: password
      producer:
        user_url: http://localhost:9001/ouroboros/api/v1/user
        topology_url: http://localhost:9001/ouroboros/api/v1/topology
        space_info_url: http://localhost:9001/ouroboros/api/v1/space
        version_url: http://localhost:9001/ouroboros/api/v1/version
      consumer:
        type: tarantool
        attributes:
          space_info_url: http://localhost:9002/ouroboros/api/v1/space
          user_url: http://localhost:9002/ouroboros/api/v1/user
          topology_url: http://localhost:9002/ouroboros/api/v1/topology
          version_url: http://localhost:9002/ouroboros/api/v1/version
      enabled_groups: ["default"]
      disabled_spaces: []
      buckets_per_writer: 1000
      reconnect_delay: 10
      reader_buffer_size: 10000
      writer_buffer_size: 1000
      skip_ddl_replication: false
      small_packet_max_size: 1024
      small_packets_pool_size: 5000
      large_packets_pool_size: 500
migration:
- migrations/0001_state.db
- migrations/0002_ouroboros_state.db
- migrations/0003_ouroboros_bucket.db

Пользовательская конфигурация плагина определяется отдельным конфигурационным файлом для сервиса плагина:

ouroboros:
  producer: # настройки кластера-источника
    space_info_url: "http://<source_address>/ouroboros/api/v1/space"
    user_url: "http://<source_address>/ouroboros/api/v1/user"
    topology_url: "http://<source_address>/ouroboros/api/v1/topology"
  consumer: # настройки приемника
    type: "tarantool" # может быть tarantool, или, в будущем kafka
    attributes:
      space_info_url: "http://<destination_address>/ouroboros/api/v1/space"
      user_url: "http://<destination_address>/ouroboros/api/v1/user"
      topology_url: "http://<destination_address>/ouroboros/api/v1/topology"
  enabled_groups: # vshard-группы, которые следует реплицировать
    - index
    - kafka
    - storage
  disabled_spaces: # спейсы (таблицы) из указанных выше vshard-group, которые реплицировать НЕ следует
    - notify_storage_vinyl
    - distributed_index_queue_vinyl
    - distributed_index_queue_memtx
    - _repair_queue_v2
    - _tmp_event_storage
    - notify_storage_memtx
    - event_storage
  buckets_per_writer: 300 # степень параллелизации обработки. Не стоит изменять без консультации с разработчиками.
  reconnect_delay: 10 # задержка перед восстановлением коннекта к источнику
  skip_ddl_replication: false # отключить репликацию DDL
  # технические параметры плагина
  reader_buffer_size: 10000
  writer_buffer_size: 1000
  small_packet_max_size: 1024
  small_packets_pool_size: 5000
  large_packets_pool_size: 500

Для изменения настроек уже запущенного плагина используйте SQL-команду ALTER PLUGIN ...

См. также:

Подключение плагина

Содержимое архива с плагином следует распаковать в любую удобную директорию, которую после этого нужно будет указать как PLUGIN_DIR для инстанса Picodata.

При запуске одного инстанса из командной строки директорию плагина можно указать с помощью параметра:

picodata run --plugin-dir=<PLUGIN-DIR> ...

Однако, для полноценной использования плагина рекомендуется запустить кластер с помощью роли Ansible.

После запуска Picodata с поддержкой плагинов в заданной директории подключитесь к административной консоли инстанса Picodata.

Установите плагин, добавьте его к тиру и включите его с помощью следующих SQL-команд:

CREATE PLUGIN ouroboros 1.1.0;
ALTER PLUGIN ouroboros MIGRATE TO 1.1.0;
ALTER PLUGIN ouroboros 1.1.0 ADD SERVICE ouroboros TO TIER default;
ALTER PLUGIN ouroboros 1.1.0 ENABLE;

Проверка с помощью Ansible

Подготовка

  1. Изучите документацию по развёртыванию кластера Picodata. Выполнить инструкции по установке роли.
  2. Скачайте нужную версию плагина ouroboros и положите пакет в рабочую директорию.
  3. Проверьте наличие конфигурационного файла для плагина ouroboros-config.yml, проверьте настройки в нем (см. ниже).

Примечание

На сервере, с которого будет происходить установка, необходим Ansible и доступ на серверы кластера с повышением привилегий.

Установка окружения

Создайте файл с описанием кластера согласно руководству по развёртыванию кластера. Ниже показан пример для 4-х серверов, расположенных в 3-х группах (DC1, DC2 и DC3). Группа — отдельный домен отказа.

ouroboros.yml
---
all:
  vars:
    user: username # имя пользователя, под которым будут запущены процессы picodata
    group: groupname # группа пользователя, под которой будут запущены процессы picodata
    password: "<password>"
    cluster_name: ouroboros
    audit: false
    log_level: warn
    log_to: file

    conf_dir: "/opt/picodata/etc"
    data_dir: "/opt/picodata/data"
    run_dir: "/var/run/picodata"
    log_dir: "/opt/picodata/logs"

    fd_uniq_per_instance: true

    purge: true # при очистке кластера удалять в том числе все данные и логи с сервера

    listen_ip: "{{ ansible_default_ipv4.address }}" # ip-адрес, который будет слушать инстанс, по умолчанию ansible_default_ipv4.address

    first_bin_port: 13301 # начальный бинарный порт для первого инстанса (он же main_peer)
    first_http_port: 18001
    first_pg_port: 15001

    init_system: "supervisord"
    rootless: true

    plugins:
      ouroboros:
        path: "ouroboros_1.1.0.tar.gz"
        services:
          tiers:
            - default
        config: "ouroboros-config.yml"
    tiers:                          # описание тиров
      arbiter:                      # имя тира
        replicaset_count: 1         # количество репликасетов
        replication_factor: 1       # фактор репликации
        config:
          memtx:
            memory: 64M             # количество памяти, выделяемое каждому инстансу тира
        host_groups:
          - ARBITERS                # целевая группа серверов для установки инстанса

      default:                      # имя тира
        replicaset_count: 3         # количество репликасетов
        replication_factor: 3       # фактор репликации
        bucket_count: 16384         # количество бакетов в тире
        config:
          memtx:
            memory: 71M             # количество памяти, выделяемое каждому инстансу тира
        host_groups:
          - STORAGES                # целевая группа серверов для установки инстанса
    admin_password: "<password>"
    property:
      auto_offline_timeout: 30

    GROUP1:                             # Группа серверов (failure_domain)
      hosts:                            # серверы в группе
        server-1-1:                     # имя сервера в инвентарном файле
          ansible_host: '192.168.19.21' # IP-адрес или fqdn если не совпадает с предыдущей строкой
          host_group: 'STORAGES'        # определение целевой группы серверов для установки инстансов

        server-1-2:                     # имя сервера в инвентарном файле
          ansible_host: '192.168.19.22' # IP-адрес или fqdn если не совпадает с предыдущей строкой
          host_group: 'ARBITERS'        # определение целевой группы серверов для установки инстансов

    GROUP2:                             # Группа серверов (failure_domain)
      hosts:                            # серверы в группе
        server-2-1:                     # имя сервера в инвентарном файле
          ansible_host: '192.168.20.21' # IP-адрес или fqdn если не совпадает с предыдущей строкой
          host_group: 'STORAGES'        # определение целевой группы серверов для установки инстансов

    GROUP3:                             # Группа серверов (failure_domain)
      hosts:                            # серверы в группе
        server-3-1:                     # имя сервера в инвентарном файле
          ansible_host: '192.168.21.21' # IP-адрес или fqdn если не совпадает с предыдущей строкой
          host_group: 'STORAGES'        # определение целевой группы серверов для установки инстансов

Создайте файл с конфигурацией.

Подготовьте плейбук picodata.yml:

---
- name: Deploy Picodata cluster
  hosts: all
  become: true

  tasks:
    - name: Import picodata-ansible role
      ansible.builtin.import_role:
        name: picodata-ansible

В результате в рабочем каталоге должно быть 4 файла:

  • ouroboros.yml
  • picodata.yml
  • ouroboros_config.yml
  • ouroboros_xxxxx.tar.gz

Запустите раскатку Ouroboros:

ansible-playbook -i ouroboros.yml picodata.yml

Мониторинг показателей плагина

Процесс работы плагина Ouroboros можно удобно отслеживать в графическом интерфейсе Grafana, для которого Picodata поставляет файл конфигурации (dashboard).

Для настройки мониторинга импортируйте dashboard с данными Ouroboros. Для этого понадобится файл dashboard.grafana.json, который следует добавить в меню Dashboards > New > Import:

Import Ouroboros dashboard

Панель dashboard для плагина Ouroboros отображает ряд графиков, на которых отражена пропускная способность кластера с Ouroboros, статистика по скопированным пакетам, а также данные по количеству записей в кластере-источнике и кластере-приемнике.

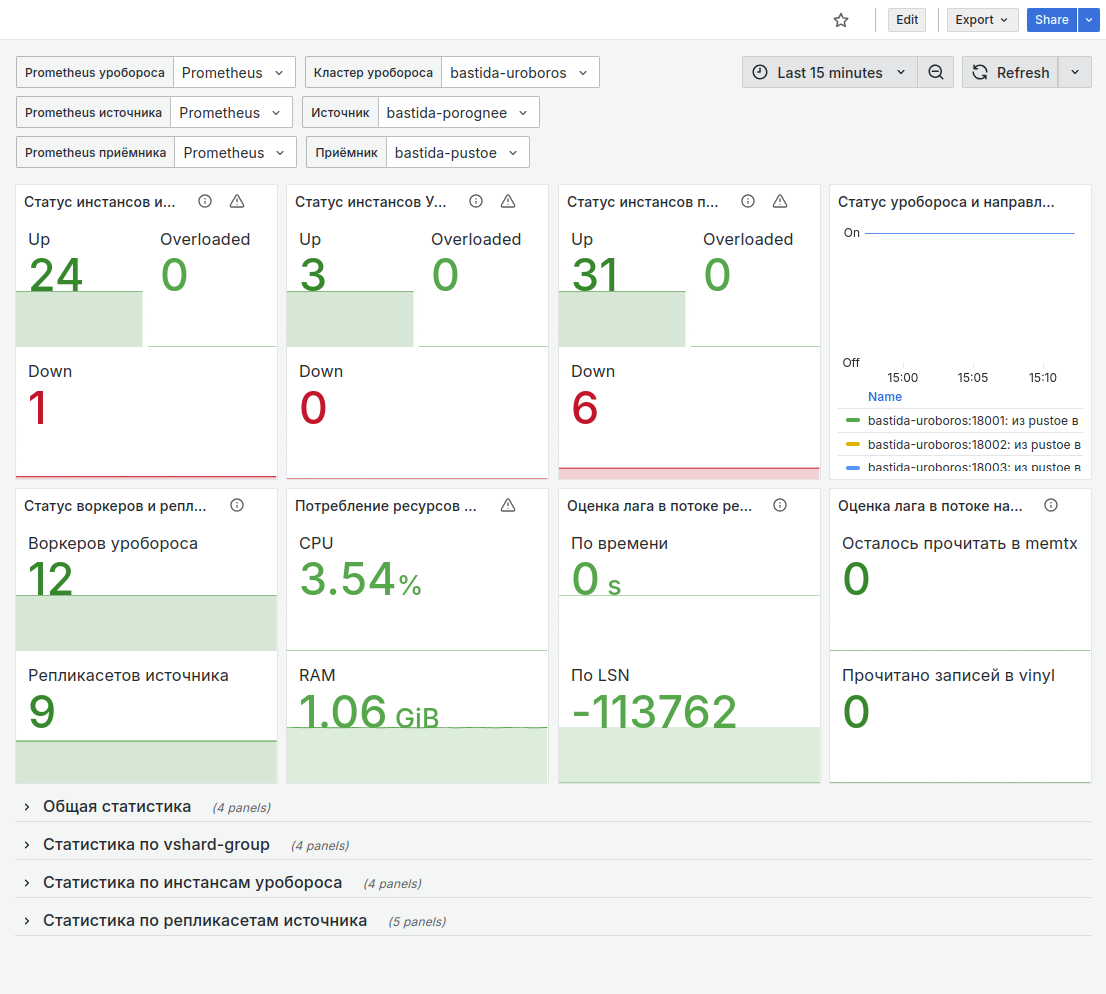

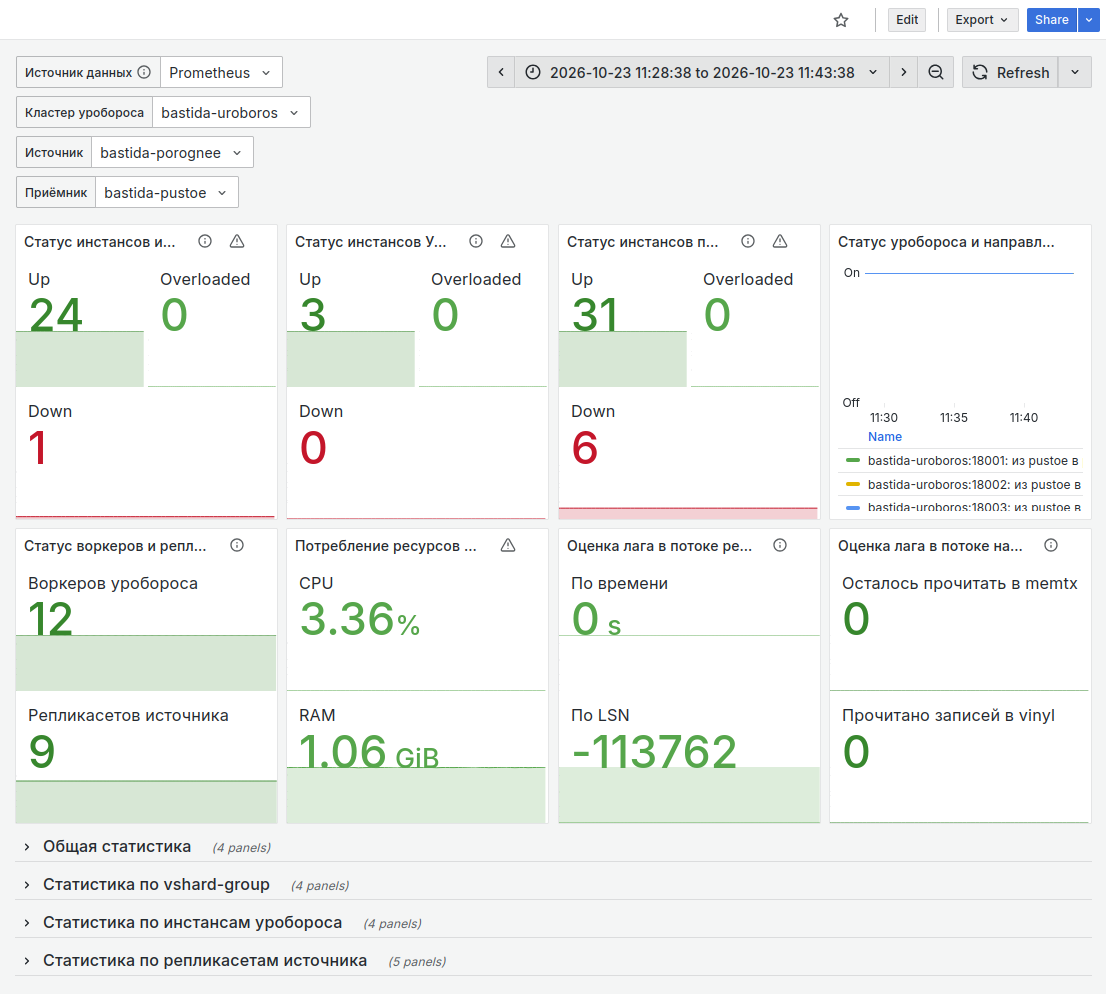

Внешний вид dashboard для Ouroboros показан ниже:

Ouroboros dashboard

Для настройки dashboard используйте параметры в верхней части экрана:

  • Источник данных — по умолчанию Prometheus
  • Кластер уробороса — имя кластера с Ouroboros
  • Нода уробороса — данные с каких узлов кластера с Ouroboros следует отображать (по умолчанию All, т.е. со всех узлов)
  • Кластер источник — имя кластера, с которого Ouroboros будет забирать данные (значение по умолчанию — pustoe)
  • Кластер-приемник — имя кластера, в который Ouroboros будет записывать данные (значение по умолчанию — porognee)
  • Игнорируемые спейсы — список спейсов, данные которых не будут скопированы
